Шланговые или шаровые соединения?

Важнейшим узлом плавучего пульпопровода является гибкое соединение, поэтому выбор рациональной конструкции этого соединения, оптимальной для конкретной области применения данного земснаряда, в основном предопределяет эксплуатационные качества пульпопровода в целом. Подавляющее число землесосных снарядов строится с шаровым или шланговым гибким соединением.

Шаровые соединения

Стальные шаровые шарниры с сальниковым уплотнением, позволяют изменять в плане направление трубопровода на угол до 20° и представляют собой узел, подвижная часть которого имеет тщательно обработанную шаровую поверхность. Уплотнение между подвижной и неподвижной частями соединения достигается сальниковым устройством. Хорошо зарекомендовавшие себя, шаровые соединения обеспечивают достаточную прочность и высокую надежность.

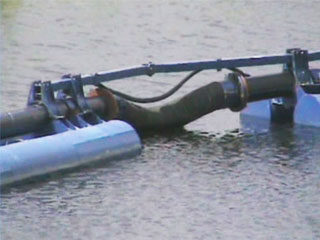

Шланговые соединения

Всасывающие шланги (рукава) состоят из внутреннего резинового слоя, распорных стальных колец, промежуточных резиновых слоев, тканевых прокладок, проволочной спирали и наружного резинового слоя.

Сравнительный опыт эксплуатации шаровых и шланговых гибких соединений показывает, что шланговые соединения обеспечивают:

• большую гибкость плавучего пульпопровода,
• меньшие гидравлические потери,
• высокую герметичность,
• монтаж шланговых соединений менее трудоемок, чем монтаж шаровых шарниров.

Однако существующие конструкции шланговых соединений диаметром более 350мм имеют недостаточную прочность. При больших диаметрах пульпопроводов и при разработке крупнообломочных грунтов шаровые шарниры надежнее.
